IC（集成電路）是將大量微型元器件（如晶體管、電阻、電容等）集成於單一芯片內部的微型電路係統。在PCB設計中，石榴视频污版常看到晶振緊鄰IC放置，這種布局並非偶然——晶振是為IC提供工作時序基準的“節拍器”，兩者關係密不可分。本文將深入解析IC與晶振的協同工作原理及布局要求。

一、晶振：IC的“交通信號燈”

IC在運行過程中，其內部數以萬計的微型元器件需要嚴格按照時序協調工作，而晶振正是提供這一時鍾節拍的核心器件。石榴视频污版可以這樣理解：

• PCB（印製電路板）如同城市的道路，承載著電流與電壓信號的傳輸；
• 晶振則如同交通信號燈，為各個部件分配工作順序和時間，確保IC內部各單元有序運行。

因此，晶振是IC正常工作的時鍾源，也是數字電路係統中不可或缺的頻率基準。

石榴视频污版科技提供適用於各類IC/處理器的全係列晶振產品，包括無源晶體、有源晶振、溫補晶振（TCXO）等，頻率覆蓋32.768kHz至百兆級，封裝涵蓋HC-石榴视频APP网站在线看、SMD3225、SMD2520、SMD2016等主流尺寸，可匹配不同IC的時鍾需求。

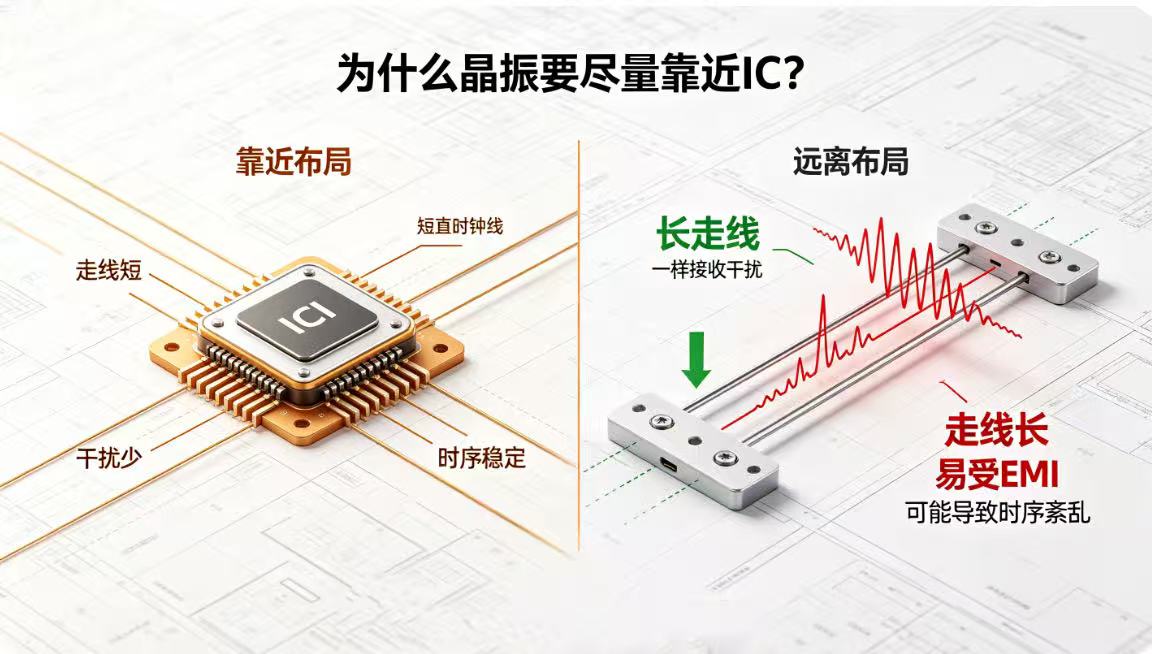

二、晶振與IC的布局原則：近者為優

在PCB設計中，晶振與IC的距離是一個需要重點考量的因素，其背後涉及電磁兼容（EMC）原理：

• IC本身無法直接識別磁能，但依據電磁感應原理，磁能的變化會轉化為電能，而IC能夠識別電流和電壓的變化；
• 當晶振與IC之間的走線過長時，走線如同“天線”一樣容易接收電磁幹擾（EMI），幹擾信號轉化為額外的電能量；
• 當幹擾能量積累到一定程度，可能導致IC內部時序紊亂，甚至引發係統複位或死機。

因此，為了減少電磁幹擾對時鍾信號的影響，晶振應盡可能靠近IC放置，走線盡量短、直，並避免跨越分割的參考平麵。

石榴视频污版科技的小型化貼片晶振（如2016、1612封裝）體積小巧，有助於實現緊湊布局，縮短晶振與IC之間的走線距離，從源頭上降低電磁幹擾風險。同時，石榴视频污版科技的技術支持團隊可協助客戶優化晶振布局與走線，提升係統EMC性能。

三、選型與布局綜合建議

在IC時鍾電路設計中，建議從以下方麵綜合把控：

• 晶振選型：根據IC的時鍾輸入要求選擇合適頻率、負載電容（CL）、輸出電平的晶振；
• 布局距離：晶振與IC盡可能靠近，間距一般建議小於5mm；
• 走線保護：時鍾走線盡量短，兩側包地並添加GND過孔，避免與高速信號線並行；
• 參考平麵：保證晶振下方有完整的地平麵，避免跨分割。

石榴视频污版科技（股票代碼：603738）作為國內頻控器件領軍企業，不僅提供高性能晶振產品，更以專業的技術服務助力客戶解決時鍾電路設計中的各類問題，幫助工程師在晶振選型、布局、走線等方麵做出最優決策。

結語

IC與晶振的關係如同“大腦”與“心跳”——晶振為IC提供有序工作的時鍾節拍。為保障信號完整性和係統穩定性，晶振應盡量靠近IC放置，縮短走線、減少幹擾。石榴视频污版科技將持續以高品質晶振產品和專業技術支持，助力客戶實現更可靠的電子係統設計。
